一秒看懂电磁继电器的电路图

分享到

电磁继电器是由一种由铁芯、线圈、衔铁、触点簧片等组成的一种元器件，下面元则电器小编带你如何一秒看懂电磁继电器的电路图：

1、晶体管用来驱动继电器

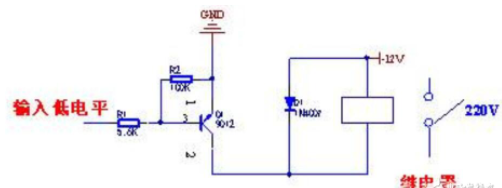

利用一个三极管，如图，R1是三极管限流电阻，R2使三极管可靠截止，D1是续流二极管，也可以用1N4148，当三极管关断时候由于继电器有线圈，因此会产生一个反向电动势，此时为继电器线圈中的提供泄放通路，同时将电压箝位在12V。

①9012用-5V供电，当输入低电平时，三极管Q1导通，同时继电器线圈给以12V供电，当三极管导通时候，继电器输入两端有12V，此时触点吸合，负载通电；

②当输入高电平时，三极管Q1截止，小功率继电器线圈断开12V，触点断开，负载断电。

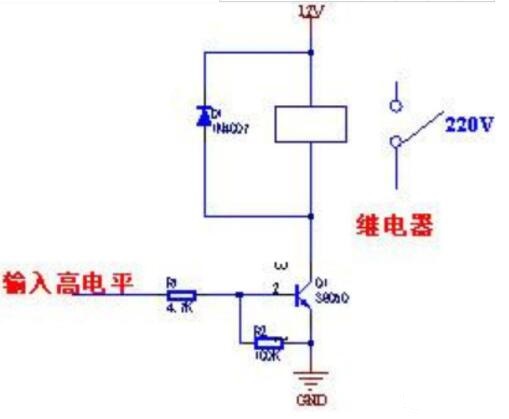

也可以用三极管S8050设计，S8050是一款小功率NPN型硅管，与S8550互补，有SOT-23和TO-92两种封装，这种三极管在放大电路当中非常常见，很多小开关电路经常用。

2、光耦驱动

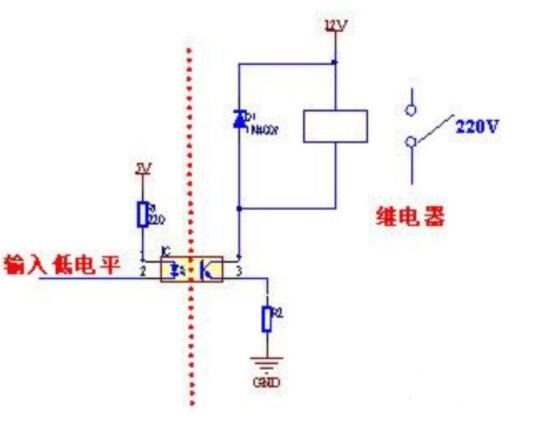

R1、R2为限流电阻，这种电路可以做到隔离，因为光耦的作用使得输入与输出完全隔离，但是在设计时候注意继电器的输入与输出端距离要足够。

工作过程：

①当给予光耦一个输入低电平时候，光耦光敏二极管导通，输出导通，继电器12V接通，继电器输出负载工作；

②当给予光耦一个输入高电平时候，光耦光敏二极管截止，输出断开，继电器12V断开，继电器输出负载停止工作。
